[Android] surfaceView中VirtualJoystick虚拟摇杆

以下代码均来自hopeful，渣渣我只是解读一下

一.大体

首先在自定义插件VirtualJoystick（后称VJ）中我们需要实现的通过UI进行交互的功能有：

1.跟随手指在屏幕上进行移动

2.在松手时回到中心

3.实现和MemoryTable以及VelocityTable之间数据的交互（主要实现方法还是在MemoryTable以及VelocityTable中）

4.根据传达回来的重力感应数据进行变化

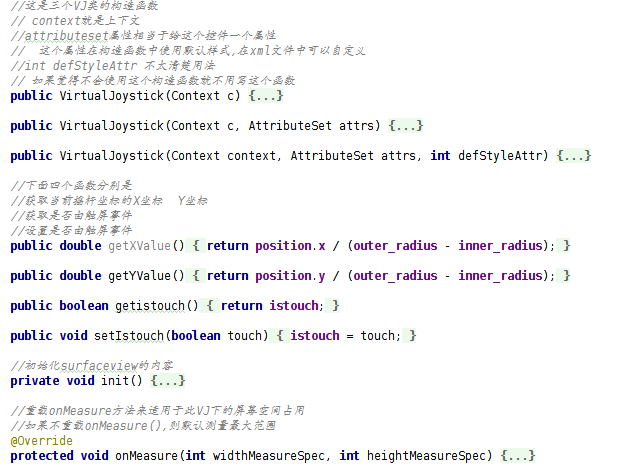

我们先大体看一下这个类中有几个变量和几个方法：

变量：

   private Thread thread;
//一个线程变量

   private SurfaceHolder holder;
//用于管理surface的surfaceholder

   private Paint paint;
//画笔变量

   private onJoystickMoveListener listener;
//监听VJ是否移动的监听器

   private boolean touchDownFlag;
//用于记录是否有按下触屏事件

   private boolean istouch;
//是否有触屏事件，用于判断重力感应数据的合法性

   private int outer_radius;
//摇杆背景半径

   private int inner_radius;
//摇杆半径

   private PointF position;
//一个点的坐标变量，包括X坐标和Y坐标两个数据

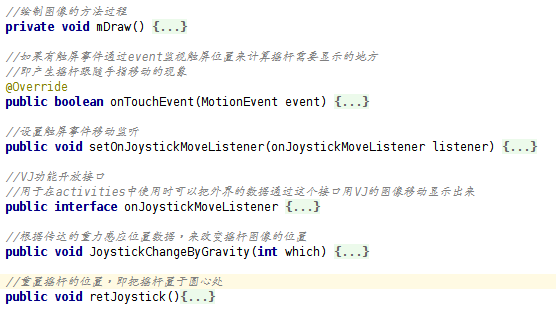

方法：

二.public VirtualJoystick（）

三个构造函数其中主要的内容就是初始化surface的内容，即

init（）

给VJ实体化中的变量实体化

三.get函数和set函数

获取当前摇杆坐标的X坐标 Y坐标

获取是否由触屏事件

设置是否由触屏事件

很简单，不细讲

四.private void init（）

 private void init（）{
  //给VJ类中的变量实例化
  //实例化paint
  paint = new Paint();
  //设置paint抗锯齿为true
      paint.setAntiAlias(true);
  //实例化坐标变量postion并初始化为（0,0）
      position = new PointF(0, 0);
  //获取当前的holder
  //this指的是当前surface
      holder = this.getHolder();
      holder.addCallback(new SurfaceHolder.Callback() {
          public void surfaceCreated(SurfaceHolder holder) {
              thread = new Thread(new Runnable() {

                  public void run() {
                      while (true) {
                          try {
                              mDraw();
                              Thread.sleep(50);
                          } catch (InterruptedException e) {

                          }
                      }
                  }
              });
              thread.start();
          }

          public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {

          }

          public void surfaceDestroyed(SurfaceHolder holder) {
              thread.interrupt();
              thread = null;
          }
      });


  //添加回调函数surfaceHolder.callback
  //并实现callback回调函数
  //在callback函数中匿名具体抽象函数surfaceCreated函数、surfaceChanged函数、ssurfaceDestroy函数
  //在surfaceCreated函数中实例化thread函数
  //并在thread的参数中具体抽象函数runnable
  //在runnable中实现run函数
  //在run函数中进行绘画，即mdraw()
  //再运行thread


//	可以这样写：
//	SurfaceHolder.Callback callback = new SurfaceHolder.Callback() {
//            public void surfaceCreated(SurfaceHolder surfaceHolder) {
//                Runnable runnable = new Runnable() {
//                    public void run() {
//                        ....
//                    }
//                };
//                thread = new Thread(runnable);
//                thread.start();
//            }
//
//            public void surfaceChanged(SurfaceHolder surfaceHolder, int i, int i1, int i2) {
//
//            }
//
//            public void surfaceDestroyed(SurfaceHolder surfaceHolder) {
//                thread.interrupt();
//                thread = null;
//            }
//        };
//        holder.addCallback(callback);
}

五、@Override

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    //MeasureSpec.getSize():获取父容器的长或者宽
    //由于在layout文件中，我们给VJ外套了一个fragment，所以这里计算的是fragment的大小
    //Math.min(one,two):取两者中小的那一项，这样保证不超出父容器
    //除于2是为了获得背景半径
    outer_radius = Math.min(MeasureSpec.getSize(widthMeasureSpec), MeasureSpec.getSize(heightMeasureSpec)) / 2;
    //设置摇杆的半径为背景半径的1/2
    inner_radius = outer_radius / 2;
    //设置绘制区域是一个以背景半径为边长的正方形
    setMeasuredDimension(outer_radius * 2, outer_radius * 2);
}

六、private void mDraw()

private void mDraw() {
    //实例化canvas并初始化为空
    Canvas c = null;
    try {
        //通过 holder.lockCanvas（）获取当前画布canvas并锁定画布
        c = holder.lockCanvas();
        //如果判断canvas为空，无条件返回
        if (c == null) return;
        //绘制背景为白色
        //surfaceview的默认背景是透明，但是android的默认背景是黑色，所以相当于是黑色背景
        c.drawColor(Color.WHITE);

        //设置画笔paint颜色
        paint.setColor(getResources().getColor(R.color.vj_bg));
        //绘制背景圆
        //参数分别为： 以屏幕左上角为原点的  （圆心x坐标，圆心Y坐标，圆半径，画笔）
        c.drawCircle(outer_radius, outer_radius, outer_radius, paint);

        paint.setColor(getResources().getColor(R.color.vj_control));
        //绘制摇杆
        //position,x和position,y是摇杆的偏移量
        //向上Y为负，向下Y为正，向左X为负，向右X为正
        c.drawCircle(outer_radius + position.x, outer_radius + position.y, inner_radius, paint);
        //绘制摇杆圆心
        c.drawCircle(outer_radius, outer_radius, inner_radius / 2, paint);
    } catch (Exception e) {

    } finally {
        //在绘制完毕后判断canvas是否为空，如果不为空，则解锁canvas并提交绘制内容
        if (c != null)
            holder.unlockCanvasAndPost(c);
    }
}

七、public boolean onTouchEvent(MotionEvent event)

public boolean onTouchEvent(MotionEvent event) {
        //获取触屏的坐标
        float tx = event.getX(), ty = event.getY();
        //设置触屏事件为true
        istouch = true;
        switch (event.getAction()) {
            //按下 = 0
            case MotionEvent.ACTION_DOWN:
                //按下操作，设置touchdownflag为true
                touchDownFlag = true;

            //移动 = 2
            case MotionEvent.ACTION_MOVE:
                //如果判断并没有按下，则移动失败
                if (!touchDownFlag) break;

                //获得触屏点在X，Y上于圆心的距离
                tx -= outer_radius;
                ty -= outer_radius;

                //利用勾股定理判断是否触屏点超出背景范围
                // 如果超出
                if (Math.pow(tx, 2) + Math.pow(ty, 2) > Math.pow(outer_radius - inner_radius, 2)) {
                    double angle = Math.atan(ty / tx);
                    //设置摇杆偏移点为当前触屏点和圆心连线与背景半径相交处
                    //Math.signum(tx)：为确定偏移量的正负性
                    //outer_radius - inner_radius ： 如果不减去inner_radius，则会出现摇杆圆心在背景圆的边缘，摇杆超出背景圆的现象，这样能保证摇杆圆的边缘和背景圆的边缘相切
                    //通过cos和sin函数计算x,y的偏移量
                    position.set(Math.signum(tx) * (outer_radius - inner_radius) * (float) Math.cos(angle), Math.signum(tx) * (outer_radius - inner_radius) * (float) Math.sin(angle));
                } else
                //没有超出就按触屏点的偏移量偏移摇杆
                    position.set(tx, ty);
                break;

            //抬起 = 1
            case MotionEvent.ACTION_UP:
                //抬起操作以后把touchdownflag设置为false
                touchDownFlag = false;
                //并把position的偏移量设为零，即摇杆回到圆心
                position.set(0, 0);
                break;
        }
        if (listener != null)
            listener.onMove(position.x / (outer_radius - inner_radius), position.y / (outer_radius - inner_radius));
        return true;
    }

八、public void setOnJoystickMoveListener && public interface onJoystickMoveListener

   //设置触屏事件移动监听
   public void setOnJoystickMoveListener(onJoystickMoveListener listener) {
       this.listener = listener;
   }

   //VJ功能开放接口
   //用于在activities中使用时可以把外界的数据通过这个接口用VJ的图像移动显示出来
   public interface onJoystickMoveListener {
       void onMove(float dx, float dy);
}

九、public void JoystickChangeByGravity(int which)

public void JoystickChangeByGravity(int which) {
        //正对方向为手机屏幕为横放，且右手抓功能键
        //which为1，即向前，摇杆偏移量设置X增加1/2个背景半径，Y无偏移量
        //其余类似
        if (which == 1) position.set(outer_radius / 2, 0);
        else if (which == 2) position.set(0, outer_radius / 2);
        else if (which == 3) position.set(outer_radius / 2 * -1, 0);
        else if (which == 4) position.set(0, outer_radius / 2 * -1);

        //此处可以按个人需求修改
        //在本例中为了在VelocityTable显示偏移量
        if (listener != null)
            listener.onMove(position.x / (outer_radius - inner_radius), position.y / (outer_radius - inner_radius));
    }

    //重置摇杆的位置，即把摇杆置于圆心处
    public void resetJoystick() {
        position.set(0, 0);

        if (listener != null)
            listener.onMove(position.x / (outer_radius - inner_radius), position.y / (outer_radius - inner_radius));
    }
